品质建造引领未来，华阳国际发声粤港澳大湾区建筑结构创新技术高峰论坛 ▎热点

2019-12-10 作者：市场品牌推广部

汇集结构设计尖峰力量，创领城市建造新能级。12月5日-12月7日，粤港澳大湾区结构创新技术高峰论坛隆重召开。

论坛由广东省工程勘察设计行业协会、广东省超限高层建筑工程抗震设防审查专家委员会《建筑结构》杂志社主办，华阳国际任主要协办单位之一。论坛汇集粤、港、澳地区结构领域的800余位专家，共同探讨大湾区高密度高复杂度建造趋势下，结构设计创新理念。华阳国际集团副总裁、集团总工程师、集团技术中心负责人张琳受邀出席并发表主题分享，从复杂高层建筑结构实践出发，畅谈高量级城市建设中，结构创新与建筑风格的相辅相成。

复杂高层结构设计创新：

让结构建造与建筑肌理和谐统一

城市发展进程中，高层建筑是承载产业形态与城市面貌的重要角色。张琳指出，结构创新应展现现代技术的建筑风格，保证结构的完整性合理性，达到功能、结构、建造的和谐统一的目标，并从项目实践出发，分享了华阳国际两大结构体系创新成果。

❒体系一：下部剪力墙-上部框架剪力墙结构体系

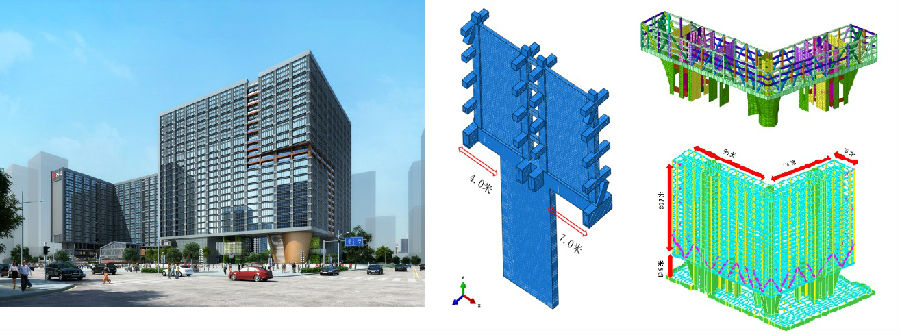

南宁万科大厦（北塔）的建筑方案意图为“架空层大空间还给市民，增加下沉式商业氛围”，因此只有三个束筒落地，产生了结构侧向刚度很强，竖向刚度很弱、端部悬挑过大、中间转换跨度过大等一系列问题，结构需着重解决。
设计研究通过落地单片剪力墙，向上延伸桁架顶层，向外延伸至桁架外侧，形成“扁担墙”支撑桁架中间部位结构布置方案。墙内设置封闭型钢，封闭斜拉型钢以最短传力路径把墙体拉力转化为压力，“扁担”两端荷载对称、均匀，很好地消除不平衡内力，达到了建筑方案效果。
该项目成功摘得第五届全国民营工程设计企业优秀设计“华彩奖”结构类金奖。

▷南宁万科大厦（北塔）

项目地点：广西，南宁总建筑面积：约16.89万

结构体系：下部剪力墙-上部框架剪力墙结构体系

北塔：地上22层，结构高度100.5m

❒体系二：钢框架支撑芯筒悬挂结构体系

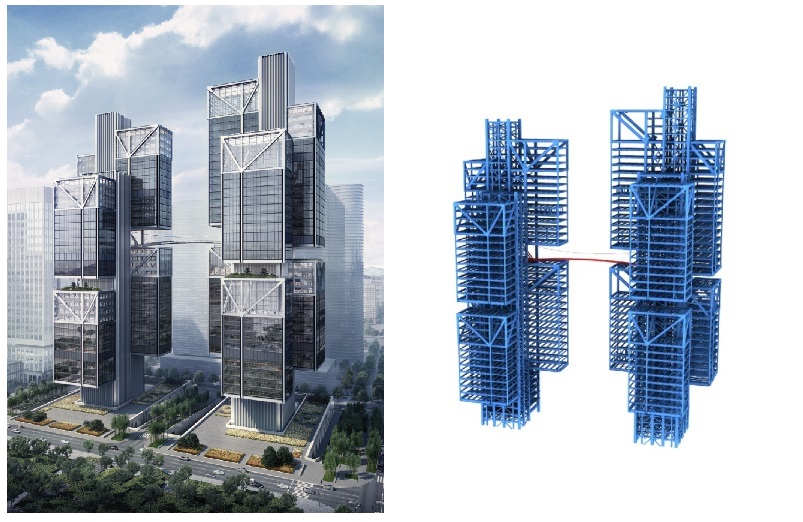

大疆天空之城项目是典型的钢框架支撑芯筒悬挂结构体系，每栋塔楼由钢框架支撑核心筒、悬挑钢桁架、吊杆及六个倒挂方体组成。结构在这一项目中，是“天空之城”概念表达的重要元素。方案偏心悬挂体的存在，使得重力荷载作用传递及结构变形尤为复杂。设计通过抗侧体系、扭转效应、悬挑桁架重力传递、竖向变形与楼板刚度、水平传力之间影响关系进行分析研究，明确工程设计各关键节点与施工中的加强措施，在达到悬浮效果的同时，实现结构的安全性能。

▷大疆天空之城项目地点：深圳，南山

总建筑面积：约162,800㎡

结构体系：钢框架支撑芯筒悬挂式结构

西塔：地上42层，结构高度177.5m（幕墙顶高度189.5m），高宽比X向7.0、Y向5.2

东塔：地上45层，结构高度200.0m（幕墙顶高度212.0m），高宽比X向7.9、Y向5.8

华阳国际结构力量

助力世界级城市群建设

在发展成为世界级城市群的命题下，大湾区城市面貌需要更多代表性的建筑面孔。而对更高水准、具备一定复杂程度的建筑表达而言，拥有强大的结构力量是出色理念实现的重要支撑。华阳国际结构部在复杂高层建筑、装配式建筑设计及计算分析上经验深厚，目前成员约达600人，设有专业超限分析团队。设计项目涵盖公建、住宅、商业综合体等多种类型，多次荣获行业重要奖项，是多项国家、省、市级装配式建筑结构设计规范、规程、标准、图集的主编和参编单位。团队密切关注行业发展与技术前沿，注重技术提升与平台研发。在各类新型结构体系研究与应用中持续深入，并不断为城市带来高质量高品质高品位的经典建筑作品。

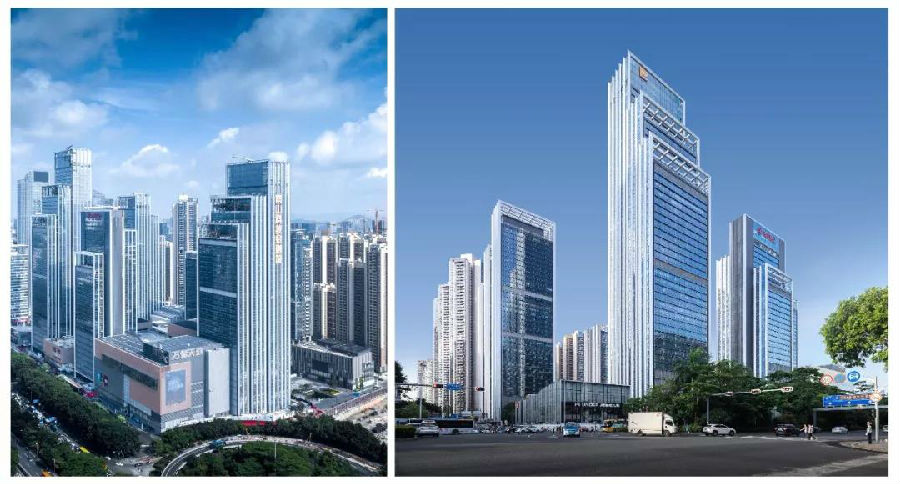

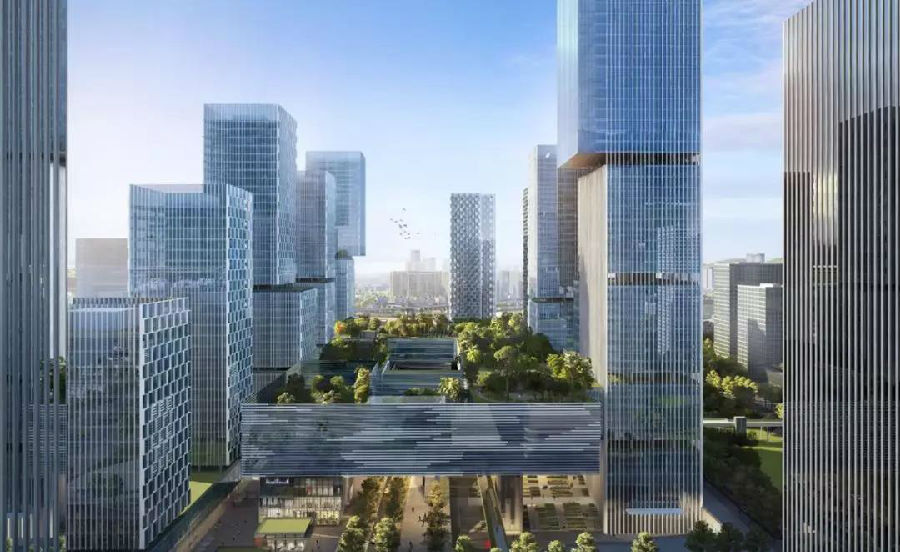

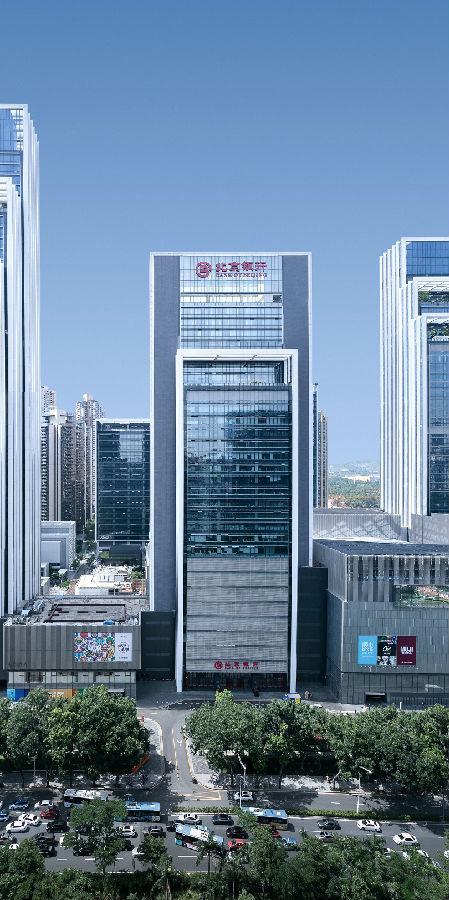

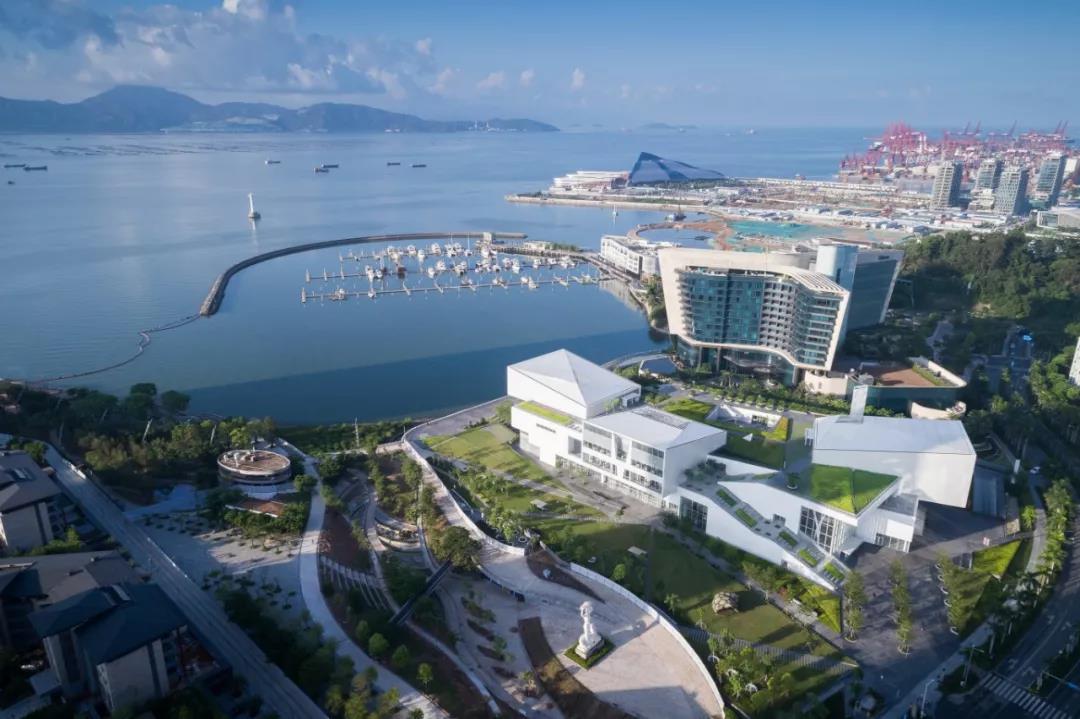

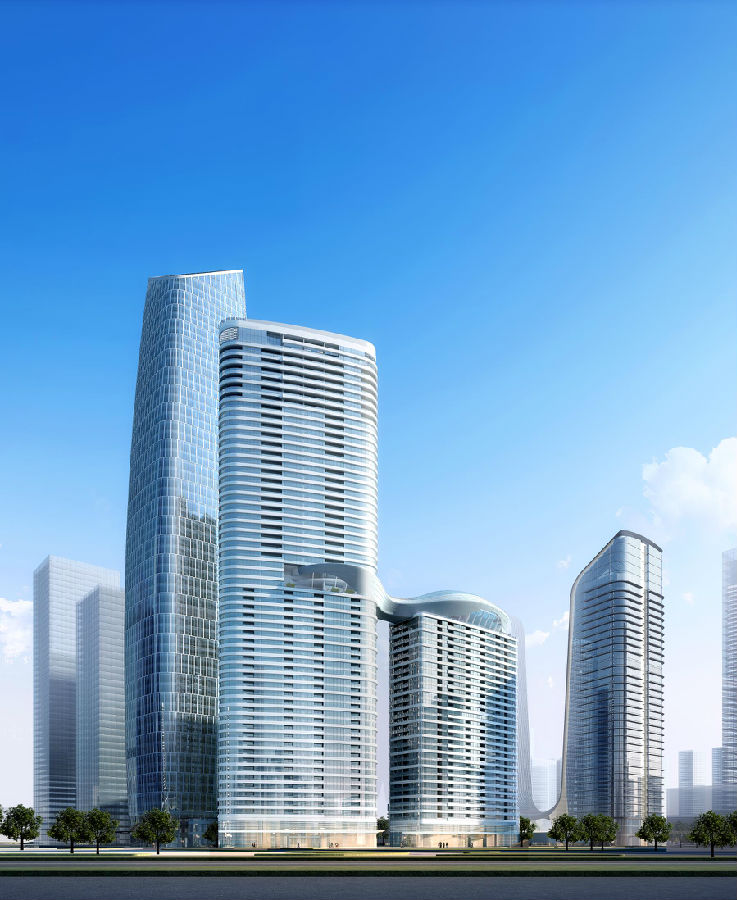

丨代表项目
